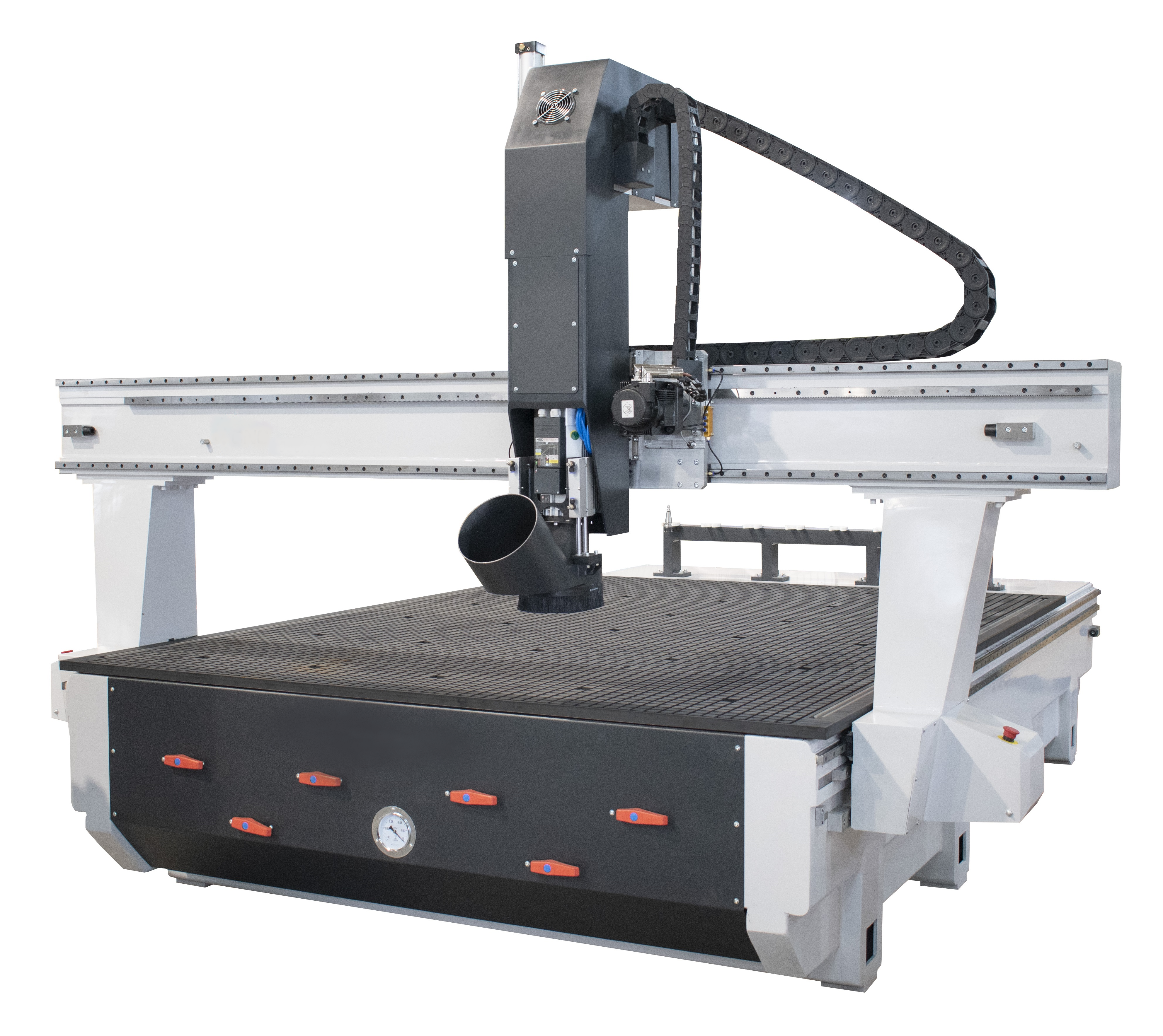

Ploter frezujący 2030 ATC

KONSTRUKCJA:

Rama plotera wykonana jest w całości ze stali wysokiej jakości, podczas procesu produkcji elementy ramy poddawane są specjalnej obróbce cieplnej, z kolei ramiona bramy wykonane są z żeliwa sferoidalnego, które idealnie nadaję się do tego celu gdyż bardzo dobrze pochłania drgania powstające podczas obróbki.

POWIERZCHNIA ROBOCZA:

Powierzchnia użytkowa naszej obrabiarki to 2100 x 3100 [mm].

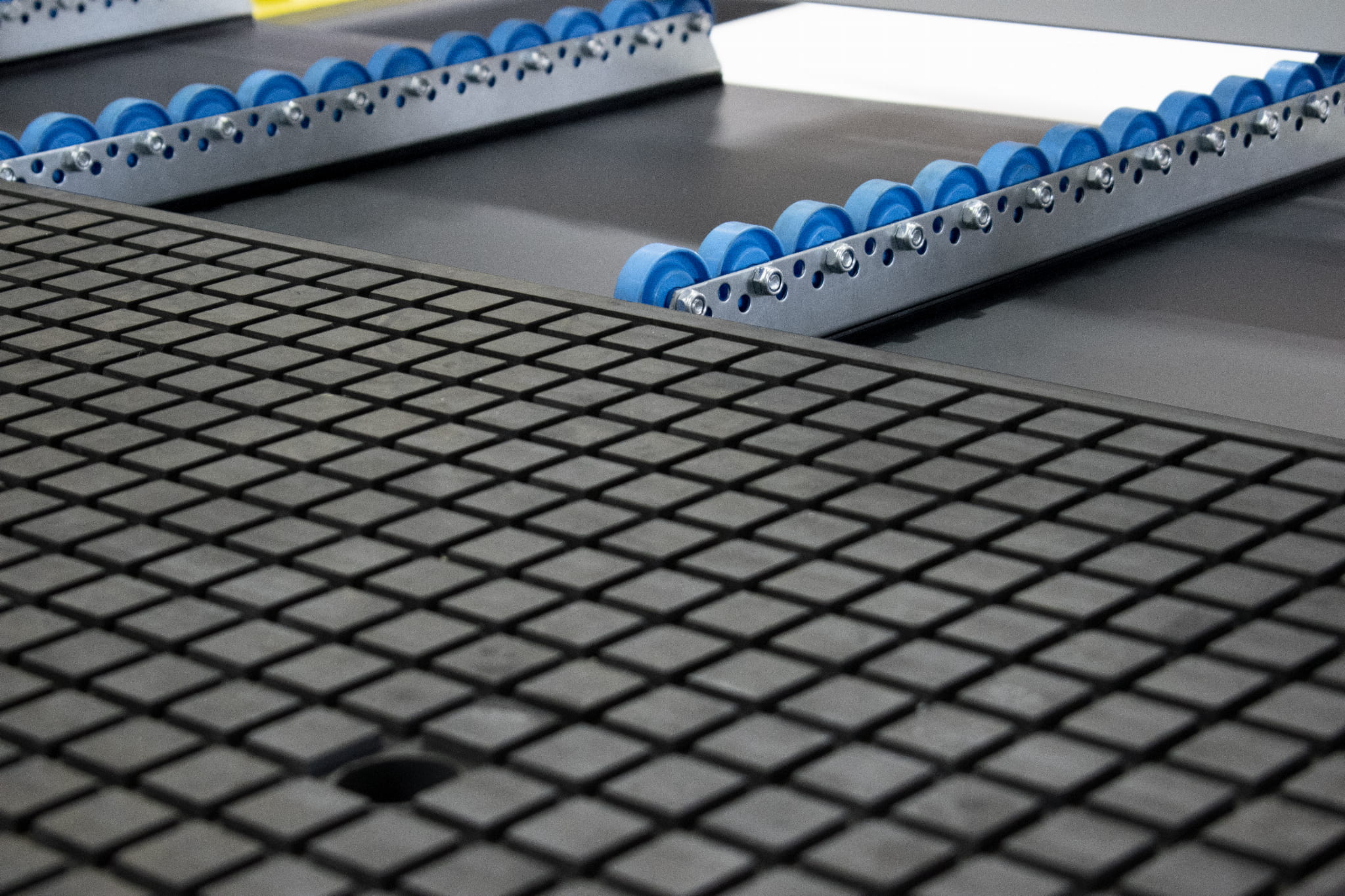

MOCOWANIE MATERIAŁU:

Maszyna wyposażona jest w stół podciśnieniowy. Istnieje możliwość instalacji stołu hybrydowego lub teowego.

ZAKRES OSI Z I PRZEŚWIT BRAMY:

Standardowo zakres osi Z to 300mm(możliwość zwiększenia).

NAPĘDY:

Do napędu naszych obrabiarek posłużyły silniki SERVO o dużej rozdzielczości i dużej mocy, co zapewnia odpowiednie przyśpieszenia oraz prędkości w poszczególnych kierunkach. W osiach X i Y pracują klasyczne i sprawdzone listwy helikalne, które zapewniają dużą trwałość oraz precyzję, a do napędu osi Z służy śruba kulowa wysokiej próby. Wszystkie osie poruszają się na prowadnicach szynowych.

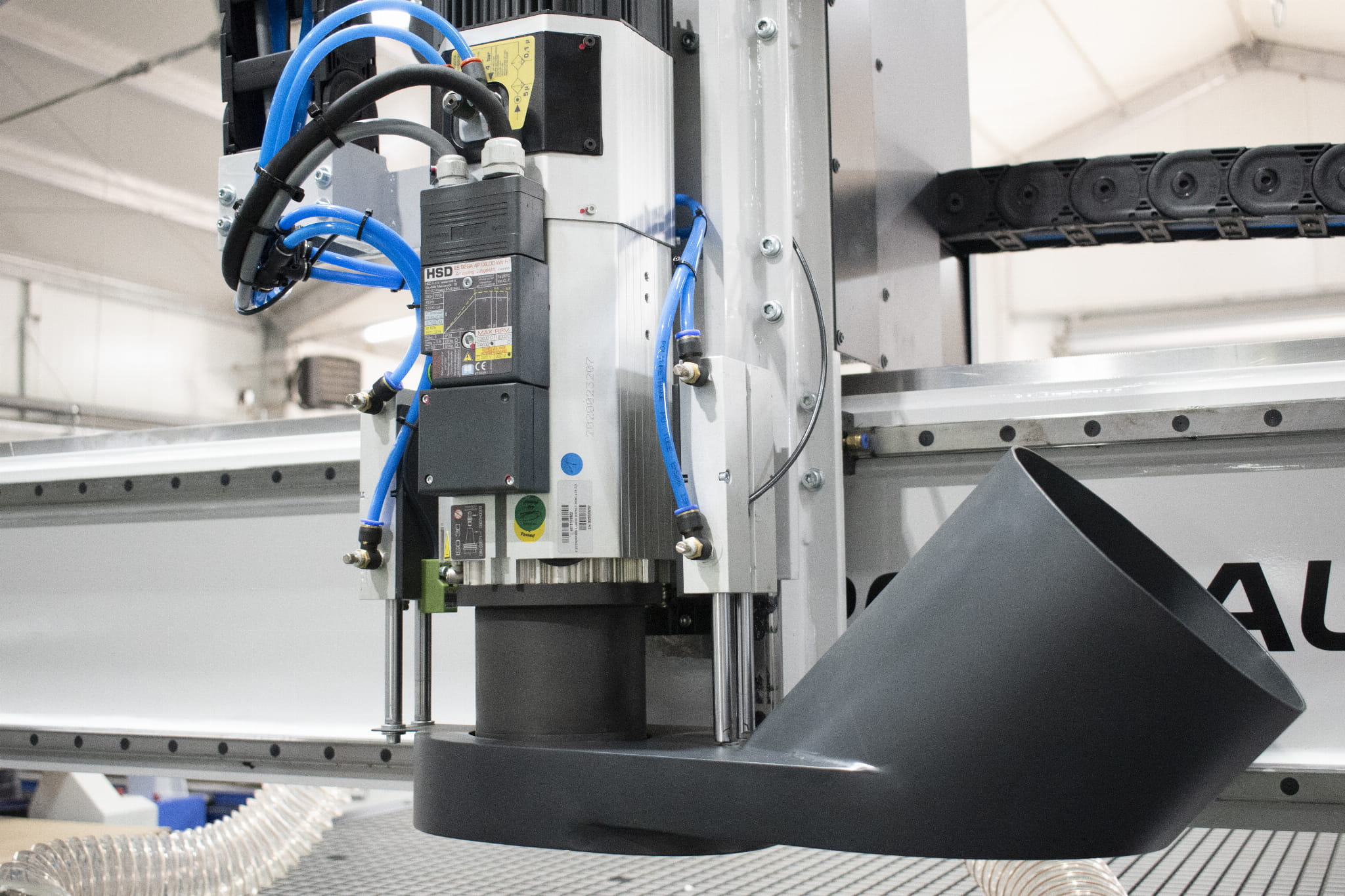

WRZECIONO:

Do napędu narzędzia skrawającego służy silne, chłodzone cieczą i trwałe bezszczotkowe wrzeciono wysokiej klasy. Ułożyskowanie wrzeciona to wysokiej jakości łożyska maszynowe, bardzo ciche i gwarantujące ponad przeciętną trwałość. Prędkość obrotowa wrzeciona zawiera się w przedziale od 6 do 24 tys. obr./min. Do zasilania służy falownik, który posiada większą moc niż wrzeciono, co chroni przed spadkami obrotów podczas pracy pod dużym obciążeniem.

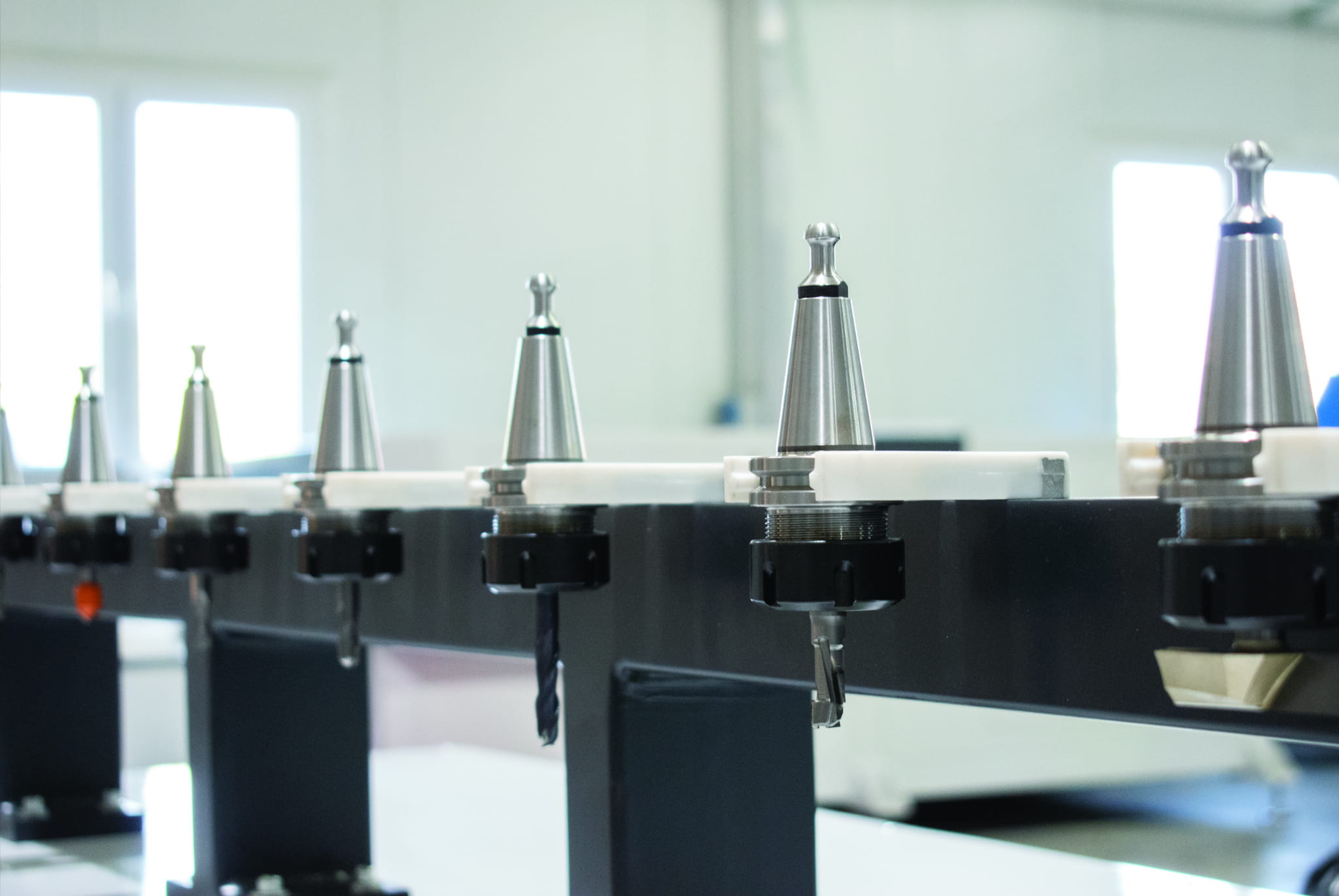

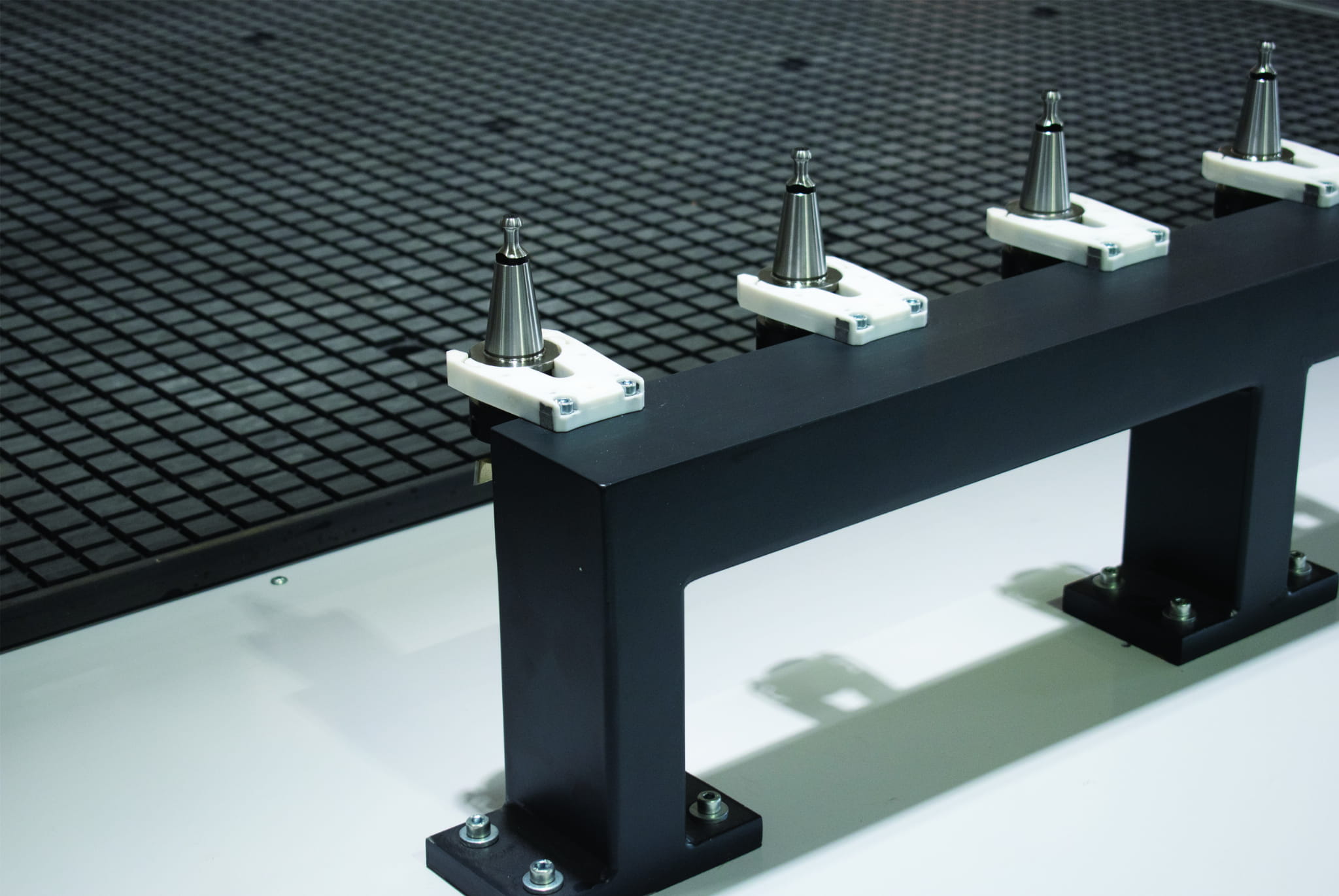

MAGAZYN NARZĘDZI:

W standardowym wyposażeniu obrabiarki znajduje się liniowy magazyn narzędzi wyposażony w 6 stożków ISO30.

OPROGRAMOWANIE:

Maszyna została zaopatrzona w odpowiednie oprogramowanie CAD/CAM w najnowszej wersji. Oprogramowanie umożliwia szybkie i łatwe projektowanie elementów, które następnie program konwertuje na tzw. G-code. Możliwy jest również import gotowych plików z innych programów.

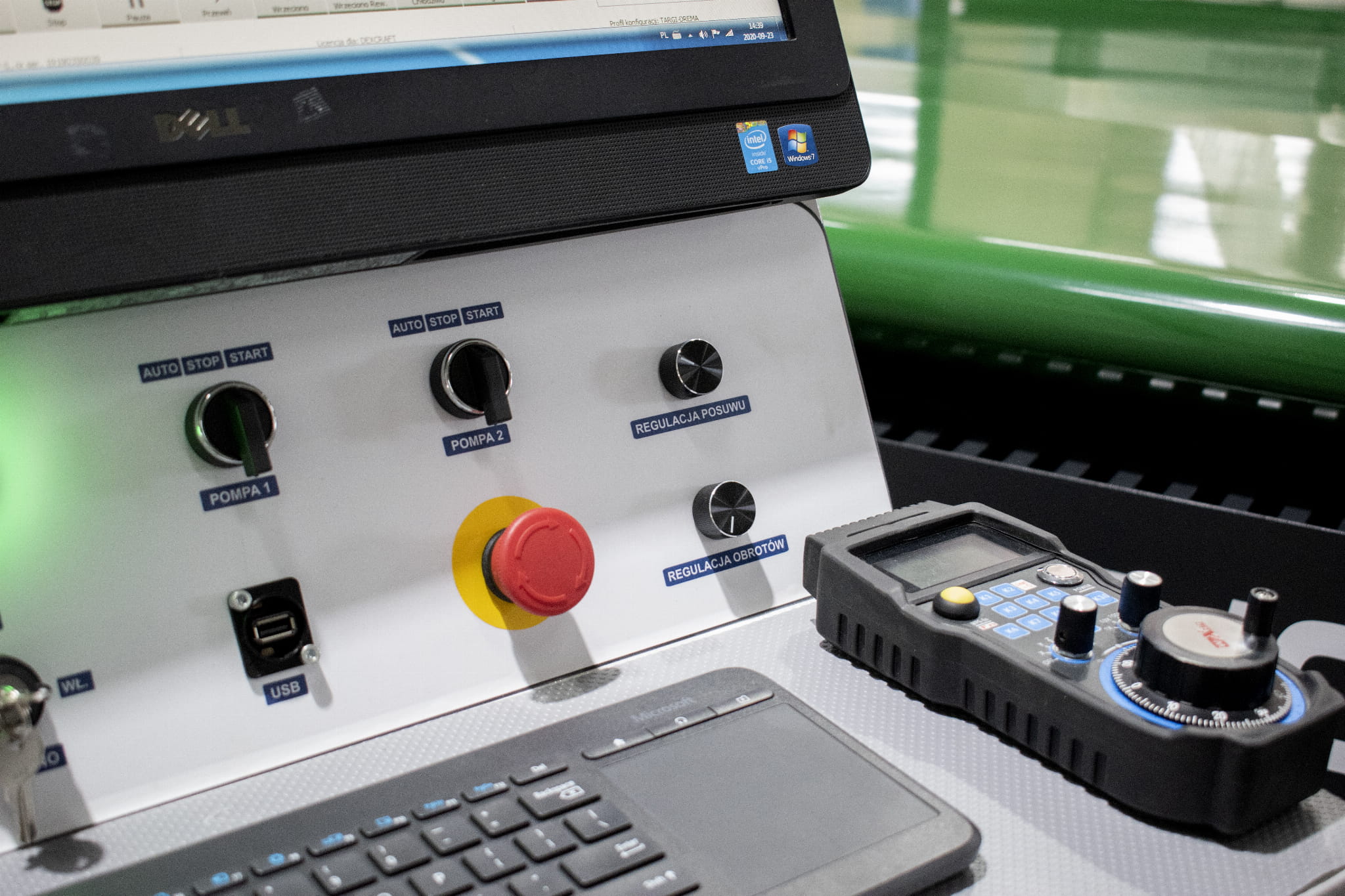

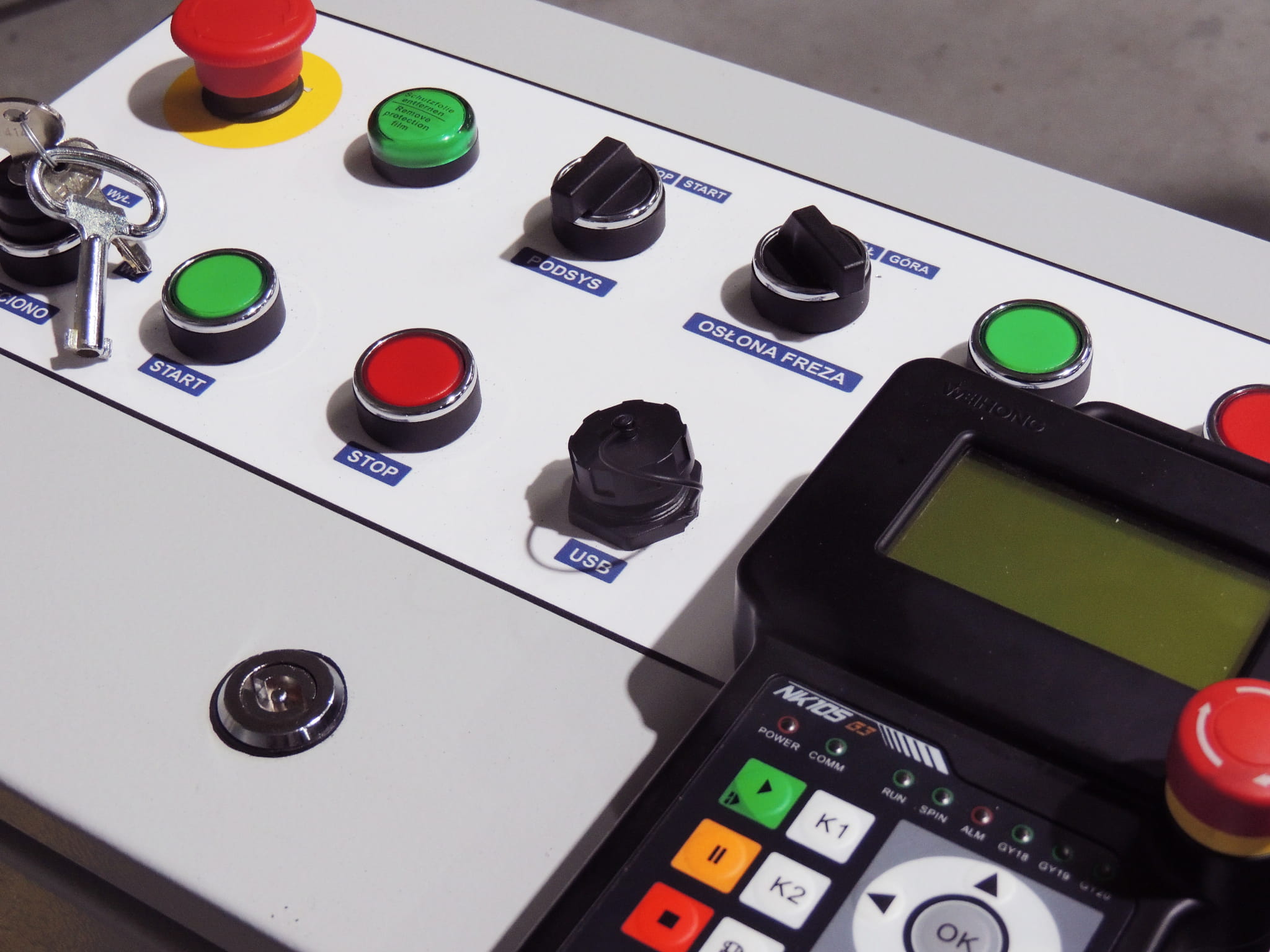

STEROWANIE:

Sterowanie maszyną odbywa się za pomocą kontrolera, który posiada własny procesor oraz pamięć operacyjną co zapewnia stabilną i niezawodną pracę. Sterownik maszyny posiada funkcje dynamicznej analizy wektorów, dzięki czemu praca urządzenia jest płynna, a uchyb przy obróbce niewielki. Kontroler posiada funkcje powrotu do dalszej pracy po utracie zasilania więc nie ma potrzeby inicjalizowania programu od nowa. Pamięć wbudowana w kontroler pozwala na prace maszyny bez konieczności każdorazowego ładowania programu.
