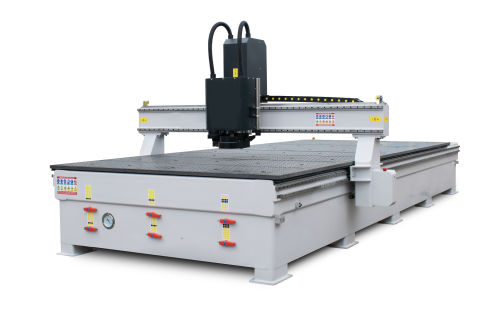

Ploter frezujący CNC 2040 - dibond alucobond

KONSTRUKCJA:

Rama plotera wykonana jest w całości ze stali wysokojakościowej, a dla eliminacji naprężeń występujących w trakcie spawania, elementy ramy poddawane są specjalnej obróbce termicznej. Ramiona bramy wykonane są z żeliwa sferoidalnego, które idealnie nadaje się do tego celu ze względu na skuteczność pochłaniania drgań powstających podczas obróbki.

POWIERZCHNIA ROBOCZA:

Powierzchnia użytkowa naszej obrabiarki to 2100 x 4100 [mm].

MOCOWANIE MATERIAŁU:

Maszyna wyposażona jest w stół podciśnieniowy oraz pompę podciśnieniową o wydajności 250m³/h.

ZAKRES OSI Z I PRZEŚWIT BRAMY:

Standardowo zakres osi Z to 200 mm (możliwość zwiększenia).

NAPĘDY:

Do napędu ploterów służą silniki SERVO o dużej rozdzielczości i mocy, co zapewnia odpowiednie przyśpieszenia oraz prędkości w poszczególnych kierunkach. W osiach X i Y pracują klasyczne i sprawdzone przez wiele lat listwy helikalne, zapewniające dużą trwałość oraz precyzję i brak luzów. Napęd osi Z realizowany jest przez użycie śruby kulowej wysokiej próby. Wszystkie osie poruszają się na prowadnicach szynowych.

Ploter wyposażony jest w dwa niezależne wrzeciona, co znacznie ułatwia obróbkę płyt kompozytowych podczas której zazwyczaj używane są dwa narzędzia: frez stożkowy oraz prosty. Dwa wrzeciona pozwalają na zaoszczędzenie czasu związanego z wymianą narzędzia. W przypadku zastosowania dwóch wrzecion czas potrzebny na zmianę aktywnego narzędzia wynosi zaledwie 4 sekundy. Standardowo maszyna wyposażona jest we wrzeciona o mocy 5,5 oraz 2,2kW.

OPROGRAMOWANIE:

Maszyny wyposażamy zawsze w odpowiednie oprogramowanie CAD/CAM w najnowszej wersji.

Oprogramowanie umożliwia szybkie i łatwe projektowanie elementów, które następnie program konwertuje na język G-code. Możliwy jest również import gotowych plików z innych programów graficznych.

STEROWANIE:

Sterowanie maszyną odbywa się za pomocą programu CNCGRAF oraz kontrolera smc5d-p32 wyprodukowanego przez niemiecką firmę Boenigk Electronics. Sterownik maszyny posiada funkcje aktywnej analizy wektorów, dzięki czemu praca urządzenia jest płynna, a uchyb przy obróbce niewielki. Komputer sterujący wyposażony jest w ekran LCD o przekątnej 21 cali, dzięki temu rozwiązaniu możemy na bieżąco śledzić położenie wrzeciona oraz w razie potrzeby wprowadzać niezbędne korekty.

Cena zawiera: maszynę, zestaw frezów, dostawę, instalację, gwarancję oraz dwudniowe szkolenie.
