Ploter termiczny Open Frame 3000x3000 MM

Dostępność: dostępny na zamówienie
Wysyłka w: 5 dni
Cena: 85 977,00 zł 85977.00
Cena netto: 69 900,00 zł
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Megaplot
Kod produktu: E78A-7847F

Opis

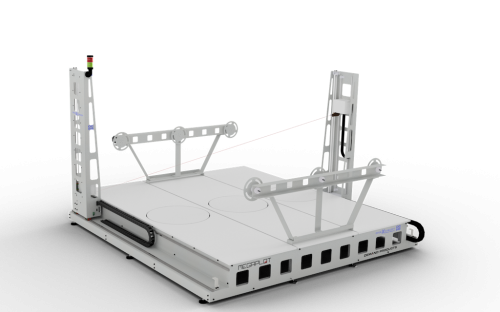

Open Frame - plotery termiczne o nowoczesnej konstrukcji, której bazą są niezależnie sterowana ramiona produkowane w unikalnej technologii. Maszyny OF to stabilne, stalowe konstrukcje z mocnym łożyskowanie liniowym. Pracują z najwyższymi prędkościami, a niestandardowe opcje jak niezależny ruch ramion i cięcie obrotowe są dla nich standardem.

Poza niezwykłym designem plotery Open Frame gwarantują niezwykłą funkcjonalność oprogramowania 3D, obsługę do 3 tokarek lub stołów obrotowych, obsługę nowoczesnym pilotem, współpracę z kodami kreskowymi i specjalnie zaprojektowany stół ułatwiający załadunek materiału.



PARAMETRY TECHNICZNE





SZEROKOŚĆ ROBOCZA = DŁ. DRUTU OPOROWEGO

150 cm (OF1515)
250 cm (OF2525)
300 cm (OF3030)

DŁUGOŚĆ ROBOCZA

150 cm (OF1515)
250 cm (OF2525)
300 cm (OF3030)

WYSOKOŚĆ ROBOCZA

123 cm
(możliwość zwiększenia do 184 cm)

MAKS. PRĘDKOŚĆ PRZESTAWCZA

10 metrów/min

DRUT OPOROWY

0.30 mm (OF1515)
0.45 mm (OF2525)
0.55 (OF3030)
TitaniumWire, naciąg sprężynowy bądź elektryczny

NAPĘDY X i Y

silniki krokowe 8Nm & pasy zębate 25AT5

ROZDZIELCZOŚĆ PROGRAMOWA

0.005 mm

WYPOSAŻENIE

niezależny ruch ramion (modele "Plus")
stolik obrotowy - 1 lub 3 szt. (modele "Plus")
tokarka - 1 lub 3 szt. (modele "Plus")
narzędzie drutu kształtowego (modele "Plus")
niezależny ruch ramion (modele "Plus")
skaner kodów kreskowych (w cenie wszystkich modeli Open Frame)

przystawka 5-drutowa MW (płatna opcja)
pilot przewodowy z wyświetlaczem (w cenie wszystkich modeli Open Frame)

OPCJE NIEDOSTĘPNE DLA SERII OPEN FRAME

Drugi drut tnący DoubleWire (ale dostępna w/w przystawka 5-drutowa)
pneumatyczny naciąg drutu (dostępne: sprężynowy bądź elektryczny

ZASILANIE

230V, 50Hz, od 500W do 2KW (w przypadku OF3030 i przystawki 5-drutowej)

WYMAGANIA SPRZĘTOWE PC

Windows XP, Vista, 7, 8 lub 10

OPROGRAMOWANIE

iXshaper, nieograniczone darmowe aktualizacje, wsparcie dla formatów:
plt, dxf, EPS/AI, RAW 3D

GWARANCJA

kompletna gwarancja 5 lat (EXW, w siedzibie producenta)
bądź 12 miesięcy w siedzibie klienta

CENA OBEJMUJE

ploter termiczny serii Open Frame
sterownik elektroniczny (architektura ARM + obsługa USB)
oprogramowanie iXshaper z nielimitowanymi darmowymi aktualizacjami
100-gramowa szpula tytanowego drutu oporowego Titanium Wire
czytnik kodów kreskowych
przewodowy pilot zdalnego sterowania z wyświetlaczem
instrukcja montażu i instrukcja obsługi
nieograniczone wparcie techniczne
dostawa, instalacja i szkolenie w siedzibie klienta na terenie Polski

CENA NIE OBEJMUJE

komputera PC do obsługi plotera termicznego
oprogramowanie graficznego do przygotowywania projektów (np. CorelDraw)



Tabela dostępnych modeli





SERIA "STANDARD"

SERIA "PLUS"

OBSZAR ROBOCZY 2500X2500 MM

OF2525S

OF2525P
OBSZAR ROBOCZY 3000X3000 MM

OF3030S

OF3030P

FUNKCJE 3D

NIE DOSTĘPNE

  • NIEZALEŻNY RUCH RAMION
  • STOLIK OBROTOWY
  • TOKARKA
  • NARZĘDZIE DRUTU KSZTAŁTOWEGO

2 DODATKOWE STOLIKI

I 2 DODATKOWE TOKARKI

NIE DOSTĘPNE

DOSTĘPNE

MAKS. WYSOKOŚĆ OBRÓBKI

1230 MM

(MOŻLIWOŚĆ ZWIĘKSZENIA DO 1840 MM)

1230 MM

(MOŻLIWOŚĆ ZWIĘKSZENIA DO 1840 MM)

PRZYSTAWKA 5-DRUTOWA

DŁ. 60 LUB 120 CM

DOSTĘPNA

DOSTĘPNA

* Dostępne również maszyny "CUSTOM" w formacie dopasowanym do indywidualnych potrzeb produkcyjnych.

OPROGRAMOWANIE IXSHAPER

  • Nielimitowane bezpłatne aktualizacje dla wszystkich użytkowników

  • łatwe w obsłudze pomimo zaawansowanych funkcji

  • współpracuje z USB oraz systemem Windows 10

  • dostępne w 11 językach, w tym oczywiście w języku polskim

  • zaawansowane wycinanie modeli 3D w trybie seryjnym

  • obsługiwane formaty: HPGL.plt (np. CorelDraw), dxf (np. AutoCad), RAW 3D (np. Rhinoceros 3D), EPS/AI (np. Adobe Illustrator), dxf 3D (np. AutoCad)

  • automatyczne łączenie obiektów oraz symulacja cięcia

  • wbudowane pliki przykładowe do wszystkich trybów cięcia

  • łatwy w obsłudze moduł duplikacji elementów

  • funkcja wycinania łuków

  • automatyczne zatrzymanie pracy po zerwaniu drutu + kontynuacja



                                 ZAPRASZAMY NA PREZENTACJĘ!



Opcjonalne wyposażenie ploterów termicznych serii OPEN FRAME:



STOLIK OBROTOWY

  • Pozwala wyciąć dowolny nieregularny bądź symetryczny kształt.

  • Umożliwia wycinanie modeli trójwymiarowych z plików 3D oraz płaskich projektów 2D.

  • Pomimo możliwości manualnej kontroli nad akcesorium, pracuje ono w pełni automatycznie zarówno w przypadku procesu z użyciem drutu prostego, jak i kształtowego. Projekty do pracy ze stolikiem obrotowym mogą być przygotowane w formatach plt, dxf, EPS/AI, RAW 3D oraz dxf 3D.

  • Stolik obrotowy do ploterów termicznych posiada precyzyjny mechanizm obrotowy, który jest prosty w obsłudze, lecz daje nieograniczone możliwości obróbki.

TOKARKA

  • Idealne akcesorium do wycinania kolumn, tralek i podobnych kształtów wymagających techniki obrotowej. Łatwa w obsłudze tokarka posiada kilka trybów pracy, jak toczenie lub cięcie obrotowe.

  • Działa zarówno z prostym drutem oporowym, jak i drutem kształtowym.

  • Tokarka do styropianu umożliwia wycięcie atrakcyjnych kształtów kręconych i obrotowych, wycinanie gwintów, nacięć wzdłużnych i podobnych dekoracji 3D.

  • Zaletami tokarki są również precyzyjny mechanizm obrotowy oraz

  • w pełni automatyczny tryb pracy z pełną kontrolą manualną.



NARZĘDZIE DRUTU KSZTAŁTOWEGO

  • zastępuje tymczasowo drut prosty, aby uzyskać ciekawe nacięcia przestrzenne

  • współpraca ze stolikiem obrotowym oraz tokarkę

  • idealne do nacięć wzdłużnych, gwintów i skomplikowanych elementów obrotowych

  • drut oporowy 1 mm (wielokrotnego użytku)

  • maksymalna długość drutu kształtowego 1 mm: 50 cm

  • łatwy montaż i demontaż



NIEZALEŻNY RUCH RAMION


  • nieograniczona zmiana długości drutu (unikalne rozwiązanie na rynku)
  • elektryczny naciąg drutu oporowego (aktywny napęd + czujnik siły)
  • zaawansowane sterowanie grzaniem i naciągiem z poziomu oprogramowania
  • pozwala wyciąć kształty stożkowate z uwzględnieniem perspektywy
  • automatyczne kalkulacje szerokości i położenia materiału na ploterze
  • wsparcie dla dwukolorowych projektów 2D
  • pełny niezależny ruch 4 osi
  • maksymalny "rozjazd" ramion jest ograniczony jedynie gabarytami urządzenia (w przeciwieństwie do kiepskich imitacji konkurencji bazujących zwykle na zwykłym naciągu sprężynowym)



CZYTNIK KODÓW KRESKOWYCH

  • usprawnienie pracy pozwalające zaoszczędzić czas oraz ograniczyć błędy ludzkie
  • zapisywanie bieżągo cięcie (projekty + konfiguracja) do pliku pdf z unikalnym kodem kreskowym
  • kod kreskowy na wydrukowanym pliku pdf można w każdej chwili zeskanować, by automatycznie powrócić do wcześniej zapisanego projektu (rysunki + konfiguracja)
  • wbudowany menadżer zadań z nieograniczoną liczbą prac (kodów)
  • rozwiązanie plug'n'play nie wymagające dodatkowych sterowników
  • wymaga dodatkowego portu USB w komputerze (oprócz tego, do którego podłączony jest sterownik elektroniczny plotera)



PILOT ZDALNEGO STEROWANIA Z WYŚWIETLACZEM

  • wygodne monitorowanie bieżących parametrów obróbki takich jak prędkość cięcia, temperatura drutu oporowego, stan krańcówek, itp.

  • możliwość korygowania parametrów pracy podczas wycinania, np. zwiększenie lub obniżenie prędkości pracy, temperatury drutu, itp.

  • zatrzymanie i wznowienie obróbki

  • pełne ręczne sterowanie urządzeniem we wszystkich osiach



DRUT TYTANOWY TITANIUM WIRE®

Najlepszy drut oporowy na rynku wytwarzany na zamówienie producenta. Dzięki niezwykłemu składowi charakteryzuje go bardzo ograniczone rozciąganie po rozgrzaniu i jest wielokrotnie trwalszy na zrywanie od zwykłego drutu NiCr. Drut Tytanowy pozwala na mocniejszy naciąg, co podnosi prędkość i jakość cięcia.

Dostępny w średnicach: 0.15, 0.25, 0.30, 0.35, 0.45, 0.55 oraz 0.6 mm może zostać dodany do istniejącego plotera w celu poprawy komfortu pracy.
